產品簡介：

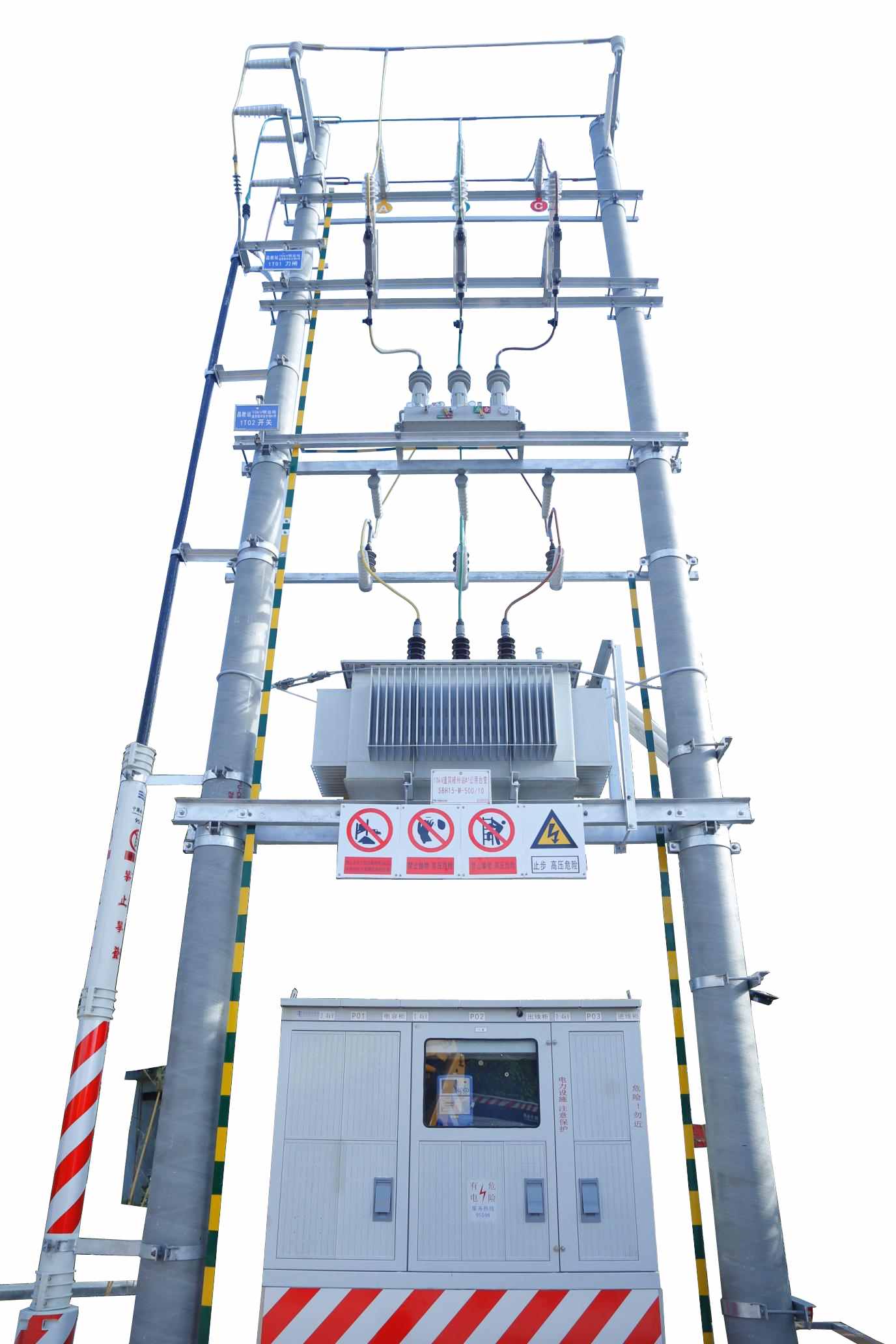

10kV全封閉臺架，按照總體設計標準化、功能模塊獨立化、設備互換靈活化的思路，將高壓模塊、變壓器模塊以及低壓配電模塊組合為一體式結構。綜合考慮一體化變壓器臺成套設備的可靠性、建設成本、運維習慣以及各部件的標準化與互換性。滿足建設國際高等級配網線路的發展趨勢，對提高配網質量、提高工作效率等具有重要意義。
注：產品參數及相關示意圖片均僅供參考，具體以交付產品為準。
技術參數：

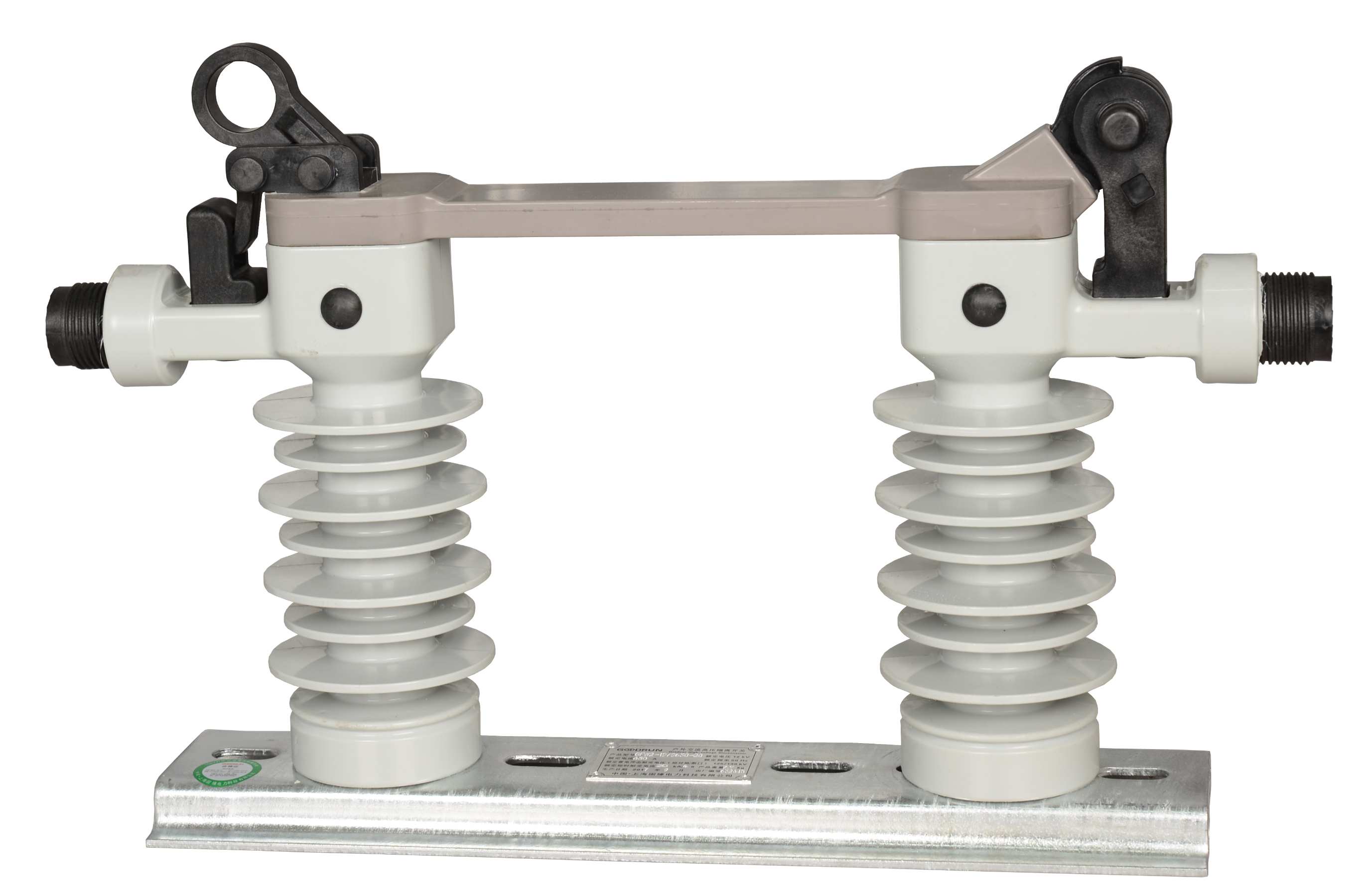

| 隔離開關 |
| 產品型號 | 額定電壓（kV） | 額定電流（A） | 1min工頻耐受電壓 | 雷電沖擊耐受電壓 | 額定短時耐受電流（kA/S） | 額定峰值耐受電流（kA） |
| 相間相對地（kV） | 隔離斷口（kV） | 相間相對地（kV） | 隔離斷口（kV） |
| GFW1-12/S630-20 | 12 | 630 | 50 | 55 | 125 | 130 | 20/4 | 50 |

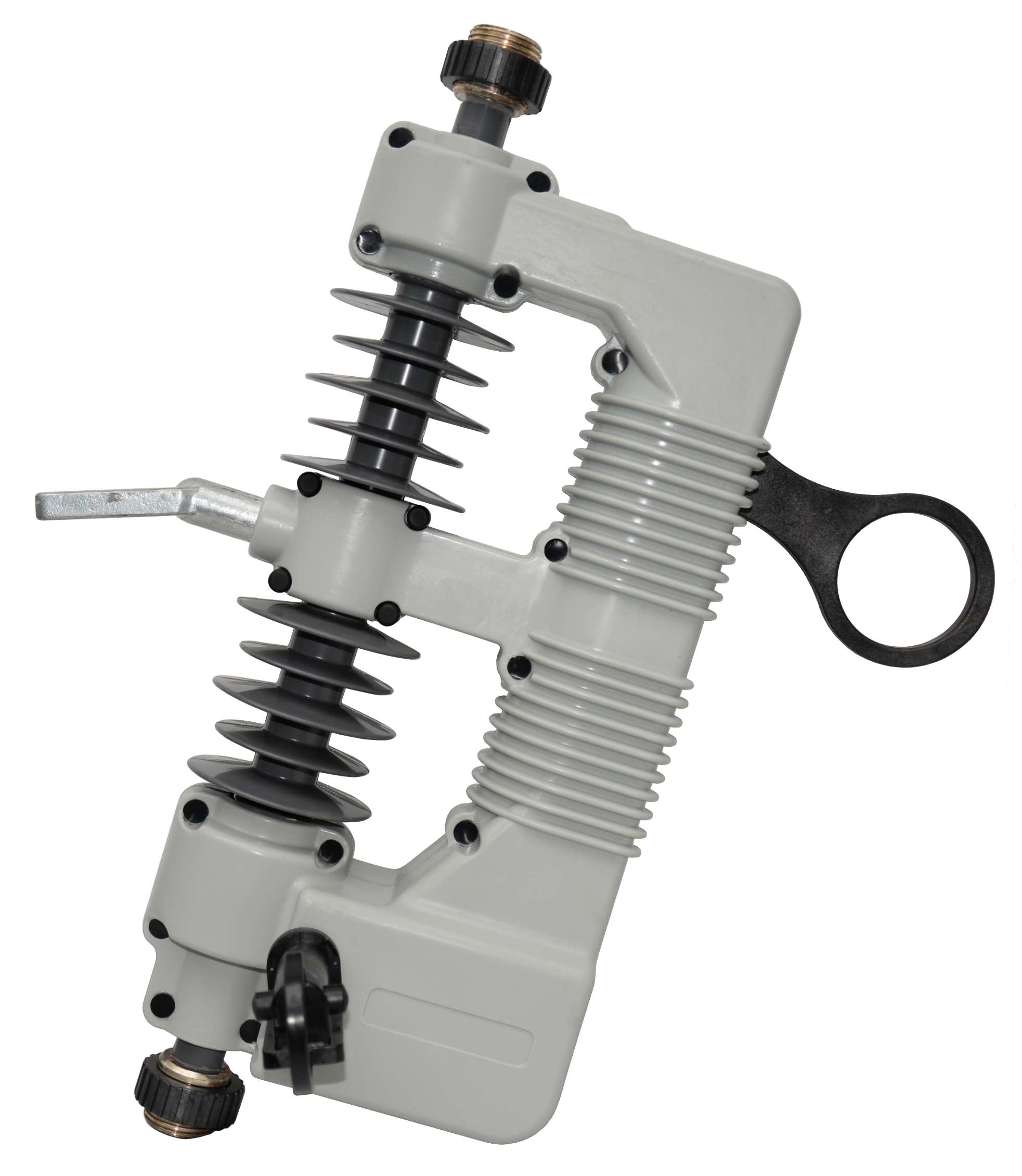

| 熔斷器 |
| 產品型號 | 額定電壓（kV） | 額定電流（A） | 1min工頻耐受電壓 | 雷電沖擊耐受電壓 | 額定開斷電流
（kA） | 絕緣子材質 |
| 相間相對地（kV） | 斷口（kV） | 相間相對地（kV） | 斷口（kV） |
GHRW12-100/12.5 | 12 | 100 | 50 | 58 | 125 | 130 | 12.5 | 硅橡膠 |

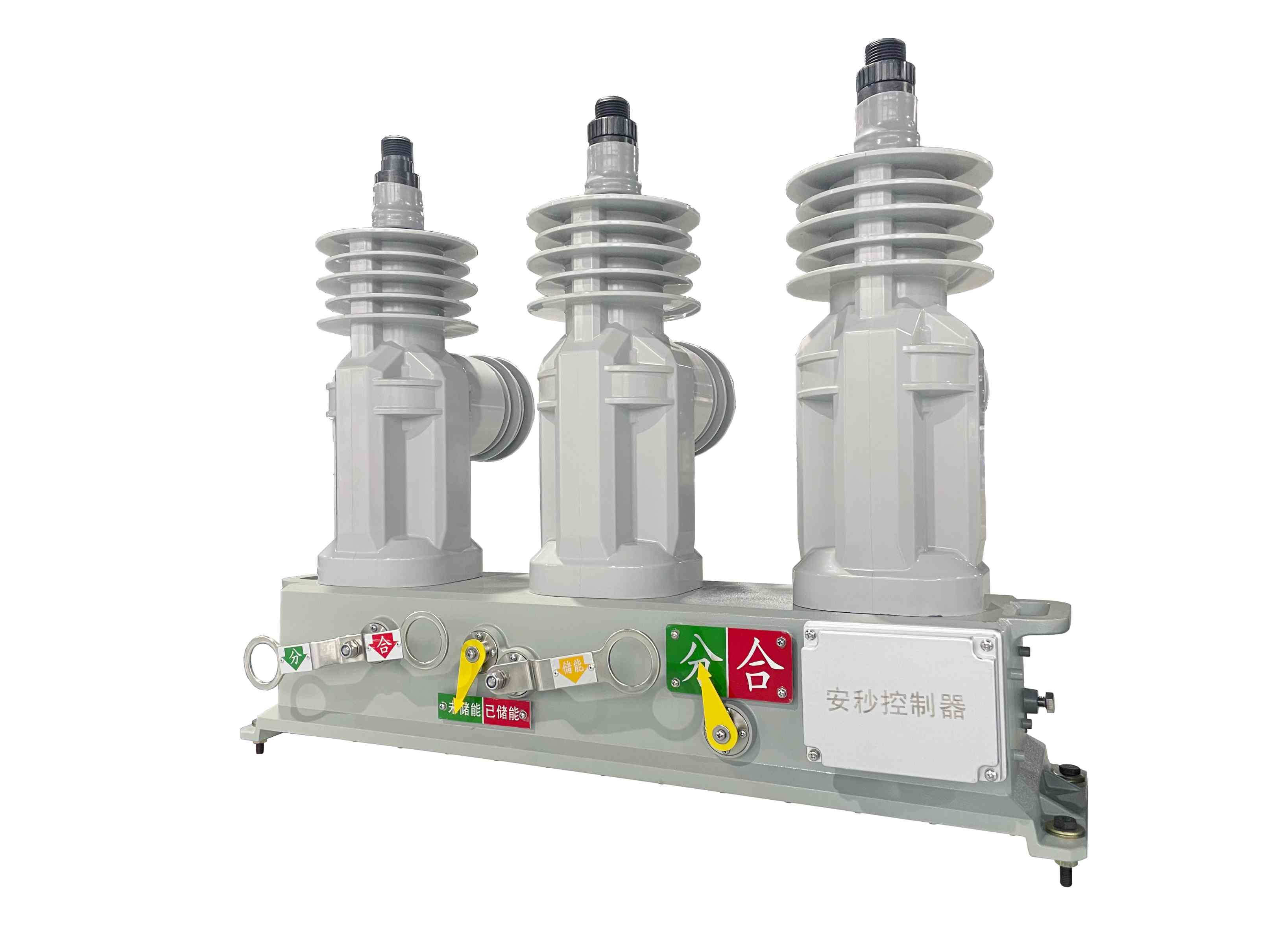

| 斷路器 |
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定電流 | A | 630 |
| 3 | 1min工頻耐壓 | 干試：相間、對地/斷口 | kV | 42/48 |
| 4 | 濕試：相間、對地/斷口 | kV | 42 |
| 5 | 雷電沖擊耐壓（峰值）相間、對地/斷口 | kV | 75/85 |
| 6 | 額定短路開斷電流 | kA | 20 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 額定峰值耐受電流 | kA | 50 |
| 9 | 4s短時耐受電流 | kA | 20 |
| 10 | 額定操作順序 | - | 分－0.3s－合分－180s－合分 |
| 11 | 額定短路電流開斷次數 | 次 | 30 |
| 12 | 機械壽命 | 次 | 10000 |
| 13 | 觸頭開距 | mm | 9±1 |
| 14 | 觸頭超程 | mm | 3±1 |
| 15 | 合閘彈跳時間 | ms | ≤2 |
| 16 | 三相分閘不同期 | ms | ≤2 |
| 17 | 每相回路電阻 | μΩ | ≤80 |
| 18 | 相間中心距離（滅弧室端） | mm | 300 |
| 19 | 電流傳感器 | - | 60A/0.176V |

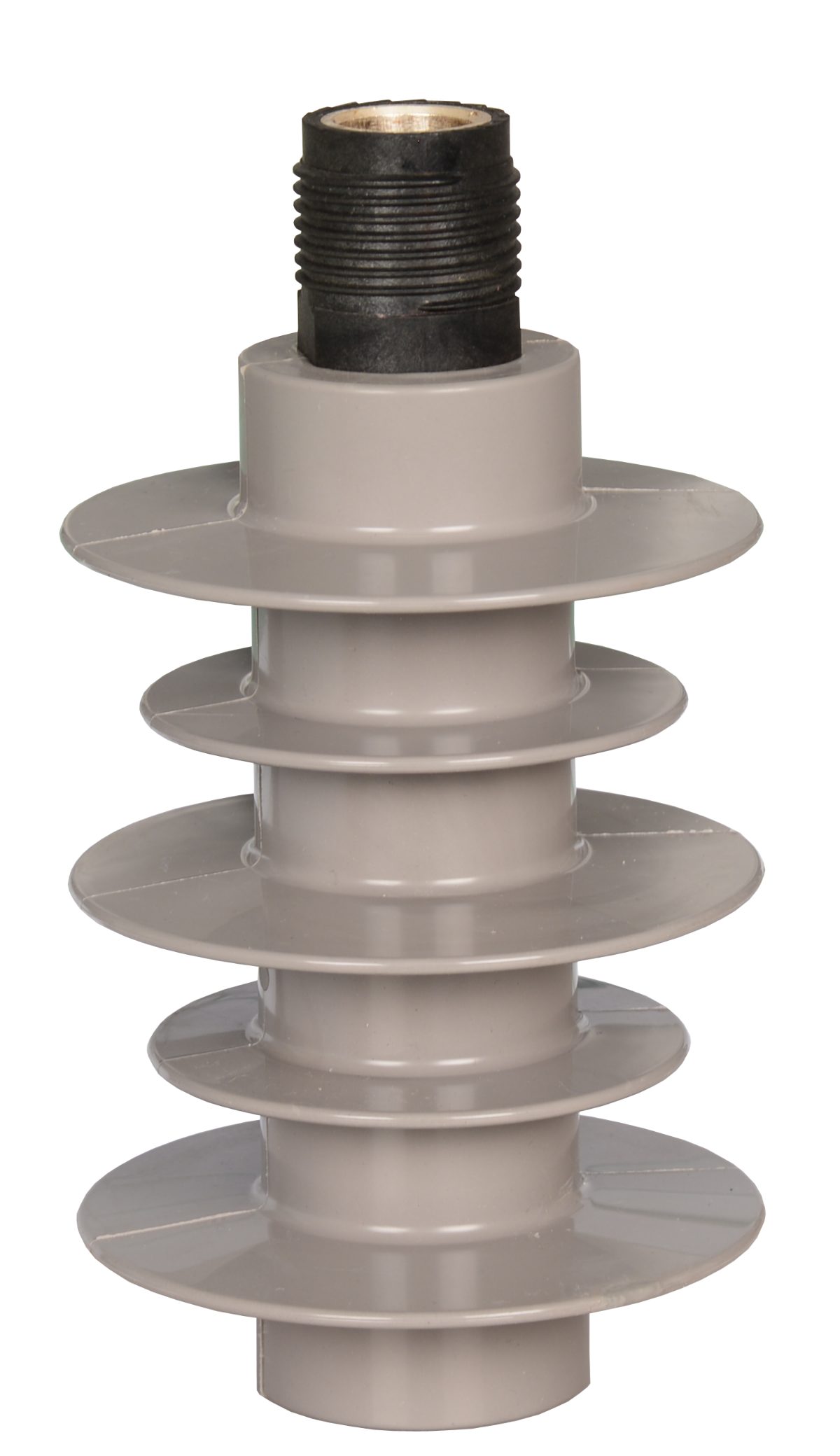

| 避雷器 |
| 型號 | 避雷器額定電壓
（kV） | 持續運行電壓
（kV） | 直流1mA參考電壓
（kV） | 標稱電流
（kA） | 殘壓≯（kV） | 4/10大電流沖擊
（kA） | 2mS方波沖擊電流容量
（A） |
| 1/10陡波沖擊電流 | 8/20雷電沖擊電流 | 30/60操作沖擊電流 |
| HY10WZ-17/45 | 17 | 13.6 | 24 | 10 | 51.8 | 45 | 38.3 | 100 | 400 |

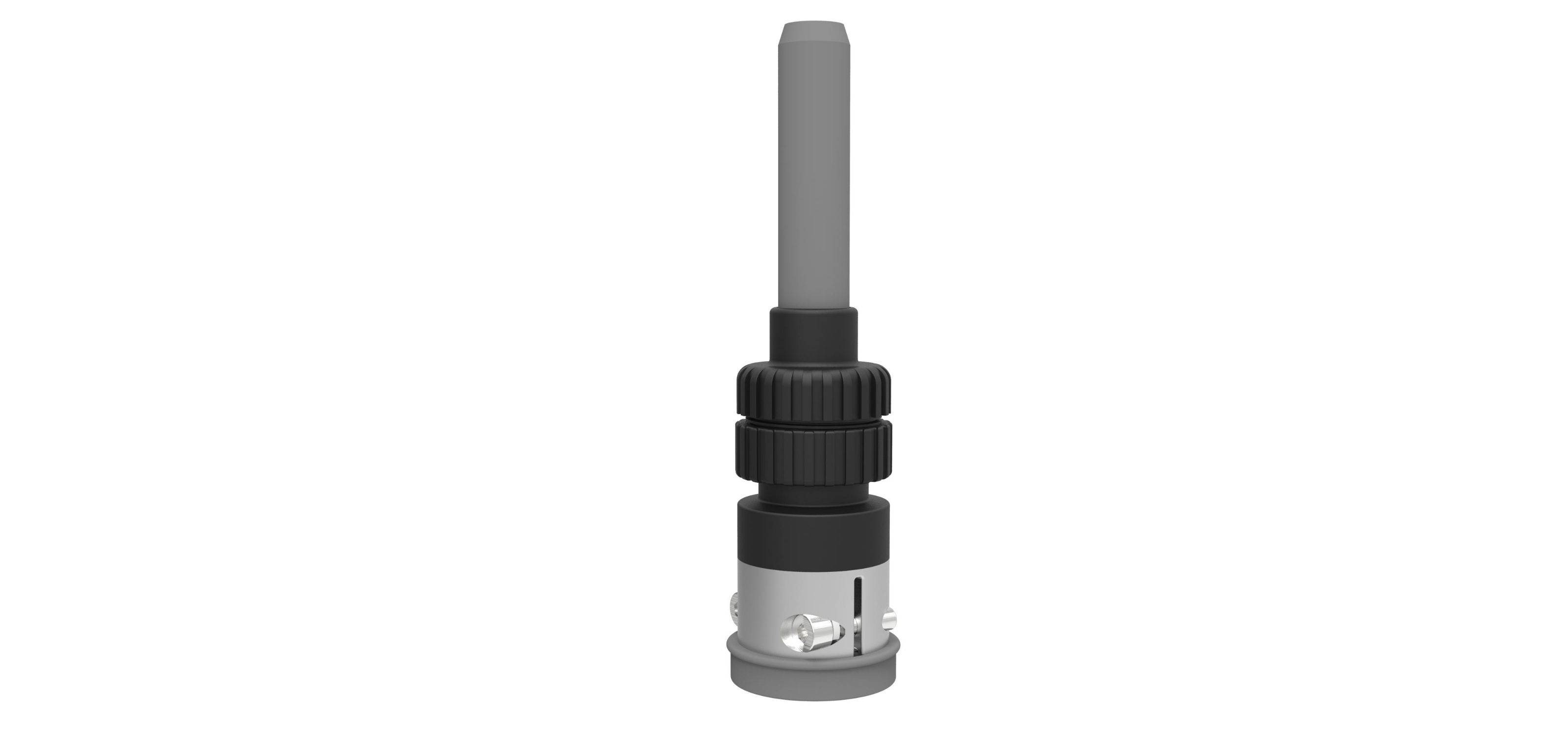

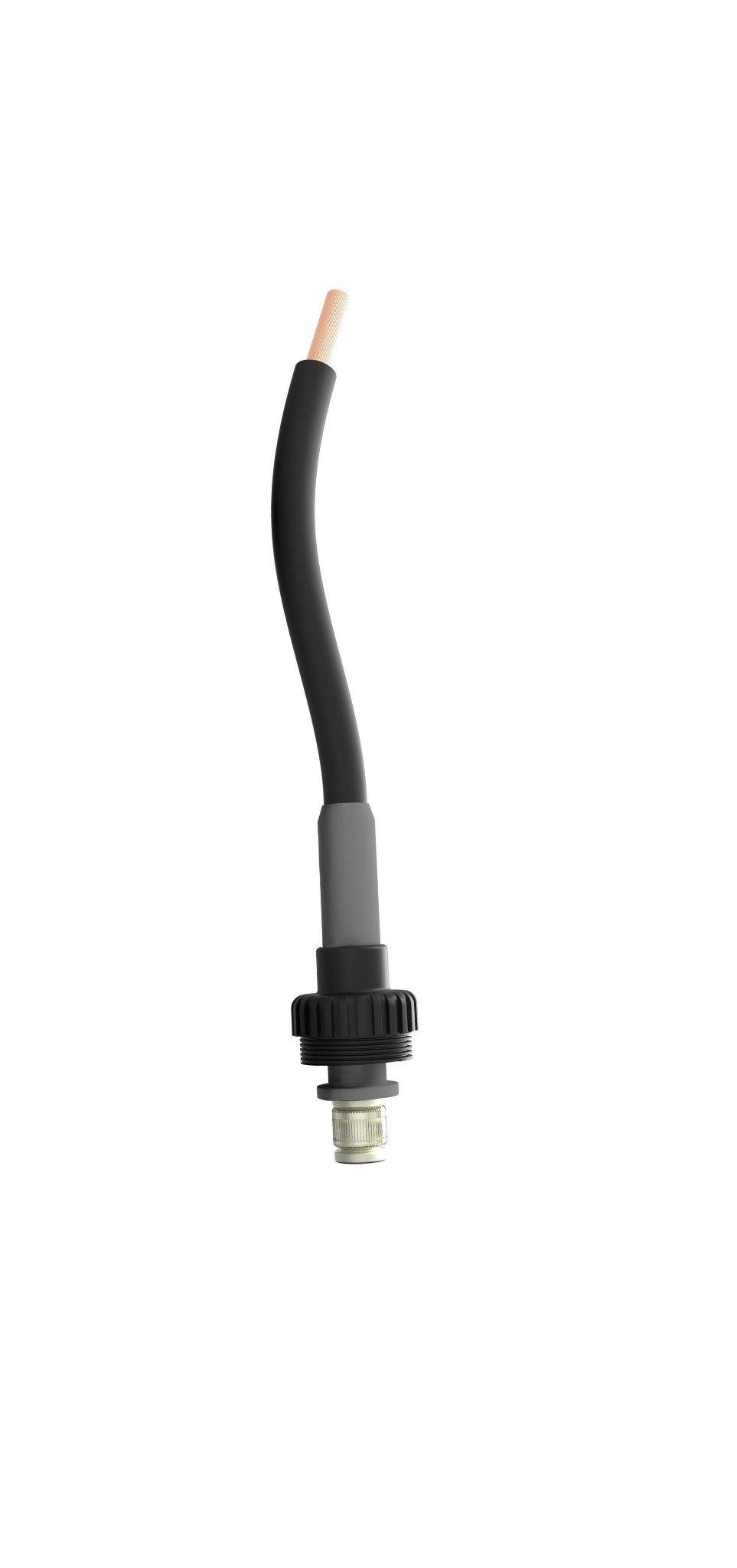

| 電纜線絕緣插頭 |
| 型號 | 額定電壓（kV） | 額定電流（A） | 標稱截面積（mm2） | 線芯材質 | 絕緣層厚度 |
| JK-10 1×50 | 12 | 400 | 50 | 銅 | 5 |
外觀尺寸：
